Description

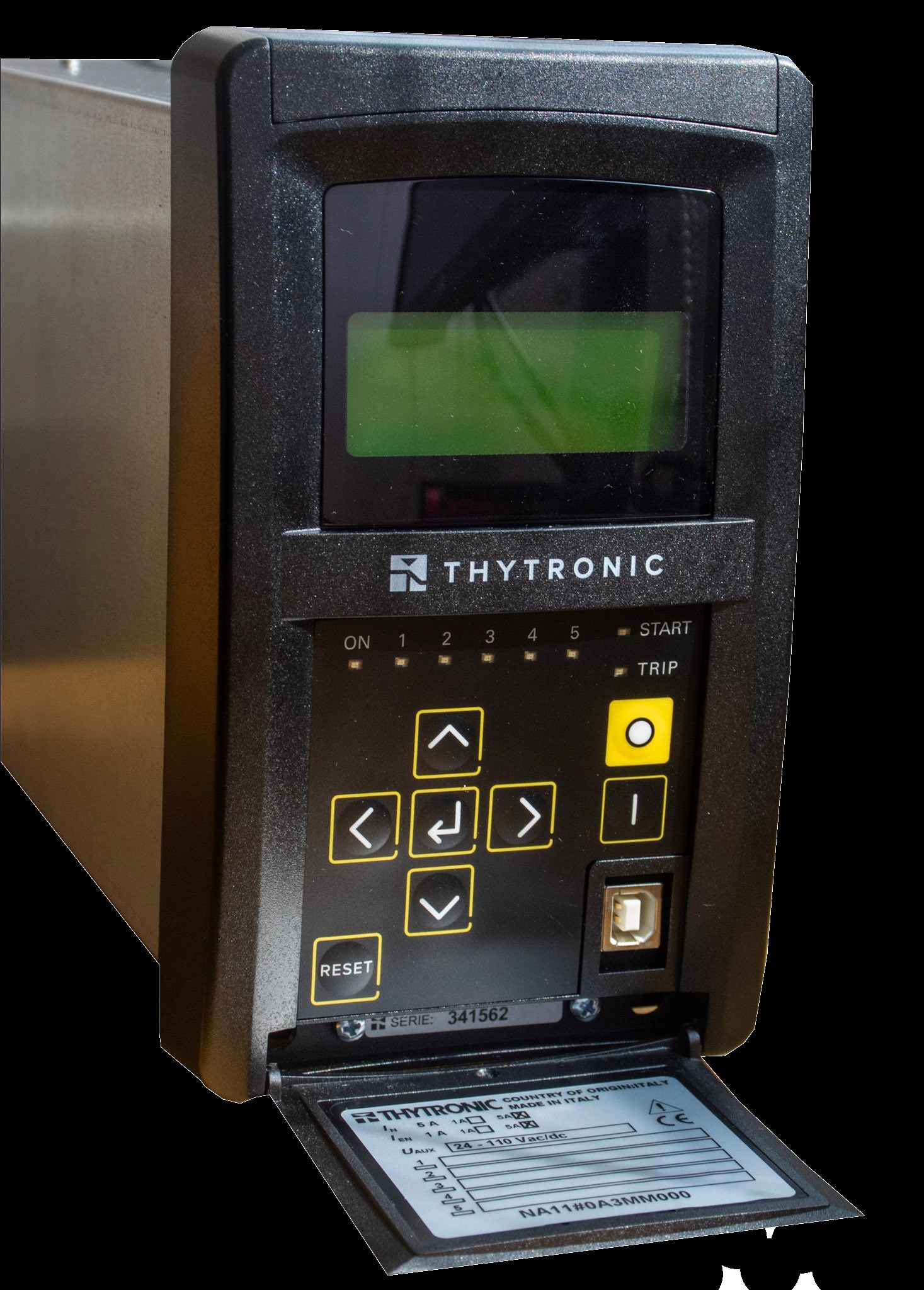

El relé de protección de corriente está diseñado para proteger las líneas de media tensión contra sobre-corriente y cortocircuito de línea o hacia tierra. Su funcionamiento esta garantizado incluso en condiciones de perturbaciones de línea. Las corrientes se miden a través de los transformadores de corriente (CT) de línea. La información se procesa internamente para tomar las acciones de protección definidas en el estándar ANSI, IEC.
- (50) sobrecorriente instantánea
- (50N / 50G) Sobrecorriente de tierra instantánea
- (51) Sobrecorriente de fase de tiempo inverso
- (51N / 51G) Sobrecorriente de tierra de tiempo inverso
- Las curvas ANSI, IAC o IEC / BS142 incluyen:
- moderadamente inversa
- inverso normal
- muy inverso
- extremadamente inverso
- tiempo definido
- Nivel de activación de alarma de sobrecarga
- KA acumulados en los contactos del interruptor

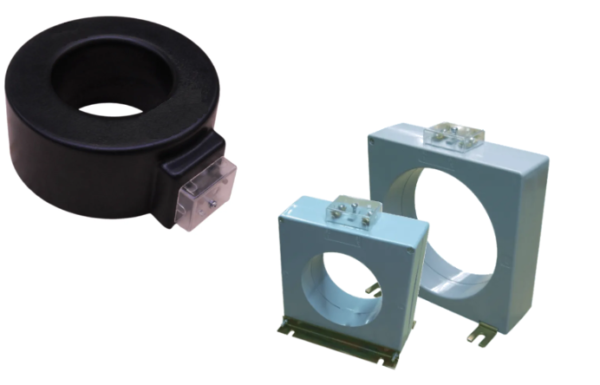

Opcional «Transformador de corriente en resina»:
- Transformadores de corriente a cable
- Niveles de aislamiento 0,72/3 kV (rms)
- Frecuencia nominal 50/60 Hz
- Corriente primaria 100 A a 4000 A
- Temperatura ambiente de trabajo -10 ÷ 70 ° C
- Clase bajo pedido** 5P10/5P15/5P20/0,5/0,2/0,2 S
- Corriente secundaria 1 A /5 A
- Diámetro interior 106 mm
- Según las normas IEC 61869-2
- Aislamiento en resina
- Estuche de plástico auto extinguible
- Uso interior IP20
